Zabezpieczenia elektroenergetyczne stanowią jeden z najważniejszych filarów bezpiecznej i stabilnej pracy instalacji, stacji, rozdzielni, budynków zasilanych energią elektryczną oraz napowietrznych i kablowych linii energetycznych. Ich zadaniem jest nie tylko wykrycie stanu awaryjnego, ale również szybka reakcja, która pozwala ograniczyć skutki zwarć, przeciążeń, uszkodzeń izolacji czy zakłóceń parametrów sieci. W praktyce dobrze dobrane zabezpieczenia chronią ludzi, urządzenia, infrastrukturę oraz ciągłość zasilania, a to ma ogromne znaczenie zarówno w obiektach przemysłowych, jak i w budynkach użytkowych, technicznych czy energetycznych. Na blogu ElektroPaks warto podkreślić, że skuteczna ochrona systemów elektroenergetycznych wymaga wiedzy projektowej, doświadczenia wykonawczego i znajomości realnych warunków pracy sieci. ElektroPaks oferuje swoim klientom usługi związane z doborem, montażem, modernizacją i serwisem rozwiązań zabezpieczeniowych dla obiektów energetycznych, budynków oraz linii elektroenergetycznych.

Znaczenie zabezpieczeń elektroenergetycznych w obiektach i sieciach

W każdej instalacji elektrycznej może dojść do sytuacji niebezpiecznej. Zwarcie międzyfazowe, zwarcie doziemne, przeciążenie transformatora, zanik jednej z faz, nadmierny spadek napięcia czy wzrost prądu rozruchowego silników to tylko część zagrożeń, które mogą doprowadzić do uszkodzenia urządzeń lub postoju całego obiektu. Dlatego systemy ochronne pełnią znacznie szerszą funkcję niż samo odłączenie obwodu. Ich rolą jest również selektywne działanie, czyli wyłączenie tylko tego fragmentu instalacji, w którym wystąpił problem, bez odcinania zasilania pozostałym odbiornikom.

W praktyce ma to ogromne znaczenie dla budynków przemysłowych, hal produkcyjnych, obiektów logistycznych, farm energetycznych, stacji transformatorowych oraz linii przesyłowych i dystrybucyjnych. Tam każda awaria może generować wysokie koszty, zagrożenie dla personelu i ryzyko uszkodzenia drogiej aparatury. Dobrze zaprojektowany układ zabezpieczeń wspiera bezpieczeństwo, zwiększa niezawodność zasilania i pomaga zachować wymaganą jakość pracy całej infrastruktury.

W obiektach energetycznych i budynkach technicznych szczególnie ważne jest uwzględnienie warunków środowiskowych, mocy przyłączeniowej, rodzaju odbiorów oraz topologii sieci. Inne podejście stosuje się w rozdzielnicach niskiego napięcia, inne w polach średniego napięcia, a jeszcze inne na liniach zasilających duże odległości. Z tego względu dobór aparatury nie może opierać się wyłącznie na katalogowych parametrach urządzeń. Potrzebna jest analiza zwarciowa, weryfikacja czasów zadziałania i ocena koordynacji poszczególnych elementów ochronnych.

Coraz częściej stosowane są układy cyfrowe, które umożliwiają dokładny pomiar, rejestrację zakłóceń i zdalny nadzór nad pracą zabezpieczeń. To rozwiązanie szczególnie korzystne w nowoczesnej energetyce, gdzie istotna staje się nie tylko szybka reakcja na uszkodzenie, lecz także późniejsza diagnostyka zdarzenia. Dzięki temu można ograniczyć czas przestoju i sprawniej przywrócić normalną pracę obiektu lub linii.

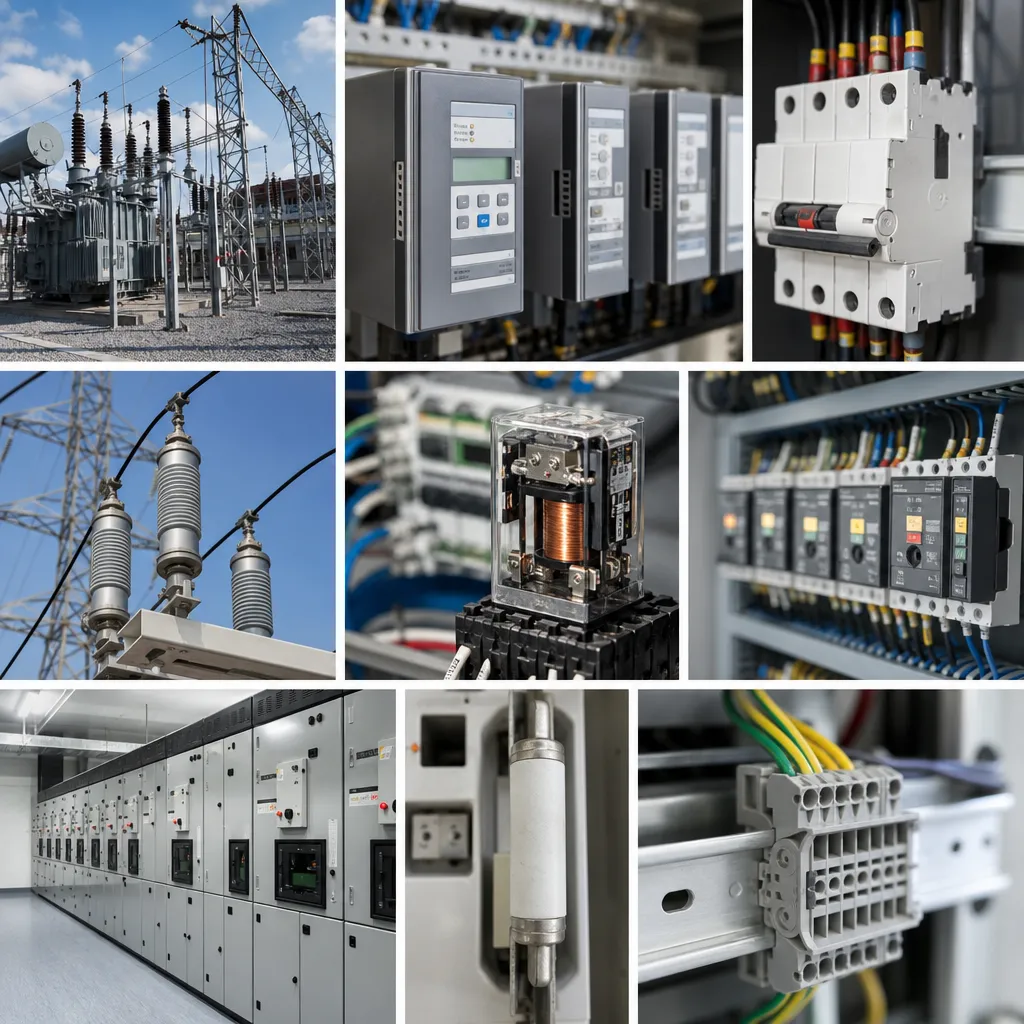

Podstawowe rodzaje zabezpieczeń stosowanych w energetyce

Rodzaje zabezpieczeń elektroenergetycznych można klasyfikować według różnych kryteriów: chronionego elementu, mierzonej wielkości, zasady działania oraz poziomu napięcia. W praktyce najczęściej mówi się o zabezpieczeniach nadprądowych, ziemnozwarciowych, różnicowych, napięciowych, częstotliwościowych, odległościowych oraz gazowych. Każde z nich pełni określoną funkcję i jest stosowane tam, gdzie najbardziej efektywnie chroni dany element systemu.

Zabezpieczenia nadprądowe należą do najczęściej spotykanych. Ich zadaniem jest wykrycie wzrostu prądu ponad ustaloną wartość. Mogą reagować na przeciążenia lub zwarcia, zależnie od charakterystyki i ustawień. Spotyka się je zarówno w prostych instalacjach budynkowych, jak i w rozbudowanych układach przemysłowych oraz energetycznych. Ich zaletą jest prostota, skuteczność i możliwość stosowania na wielu poziomach rozdziału energii.

Zabezpieczenia ziemnozwarciowe służą do wykrywania uszkodzeń izolacji i przepływu prądu do ziemi. Tego rodzaju awarie mogą rozwijać się pozornie niegroźnie, ale w rzeczywistości stanowią poważne zagrożenie dla ludzi, urządzeń i ciągłości pracy sieci. W sieciach średniego napięcia zabezpieczenia ziemnozwarciowe odgrywają szczególnie ważną rolę, ponieważ pozwalają szybko zlokalizować uszkodzony odcinek linii lub pole rozdzielcze.

Zabezpieczenia różnicowe porównują prądy wpływające i wypływające z chronionego obiektu, na przykład transformatora, generatora, silnika czy odcinka szyn zbiorczych. Jeżeli bilans prądów jest zaburzony, oznacza to wewnętrzne uszkodzenie. To jedne z najbardziej czułych i szybkich zabezpieczeń, szczególnie cenione tam, gdzie ochrona musi być precyzyjna i selektywna.

Zabezpieczenia napięciowe monitorują poziom napięcia i reagują na jego spadek lub wzrost. Mogą chronić urządzenia przed skutkami zbyt niskiego napięcia, przepięć, asymetrii lub zaniku fazy. W obiektach energetycznych i budynkach z dużą liczbą odbiorników elektronicznych tego rodzaju aparatura pomaga zachować prawidłowe warunki pracy czułych systemów.

Zabezpieczenia częstotliwościowe stosuje się tam, gdzie istotna jest kontrola stabilności systemu elektroenergetycznego. Odchylenia częstotliwości mogą świadczyć o niezbilansowaniu mocy czynnej w systemie. W większych układach, zwłaszcza z udziałem źródeł własnych lub odnawialnych, ochrona tego typu pozwala ograniczyć skutki zakłóceń systemowych.

Zabezpieczenia odległościowe są powszechnie stosowane na liniach wysokiego i średniego napięcia. Działają na podstawie pomiaru impedancji widzianej od miejsca zainstalowania zabezpieczenia do miejsca zwarcia. Pozwala to określić przybliżoną odległość do uszkodzenia i odpowiednio szybko odłączyć uszkodzony fragment sieci. To rozwiązanie kluczowe dla ochrony rozległych linii przesyłowych.

Zabezpieczenia gazowe, znane między innymi z zastosowania w transformatorach olejowych, reagują na gazy powstające podczas wewnętrznych uszkodzeń. Wczesne wykrycie nieprawidłowości pozwala uniknąć bardzo kosztownych awarii i uszkodzeń jednostki transformatorowej.

Warto dodać, że współczesne zabezpieczenia często łączą kilka funkcji w jednym urządzeniu. Przekaźniki cyfrowe mogą jednocześnie realizować ochronę nadprądową, ziemnozwarciową, napięciową i rejestracyjną. To znacznie upraszcza eksploatację i zwiększa możliwości analizy zdarzeń.

Zabezpieczenia stosowane w budynkach energetycznych i obiektach technicznych

W budynkach związanych z energetyką oraz w obiektach technicznych zabezpieczenia muszą spełniać kilka zadań jednocześnie. Powinny chronić instalację przed skutkami zwarć i przeciążeń, zapewniać ochronę ludzi przed porażeniem, a także wspierać ciągłość pracy ważnych urządzeń. Dotyczy to między innymi rozdzielni, serwerowni, pomieszczeń technologicznych, układów sterowania, systemów wentylacji, pompowni, agregatów, zasilania rezerwowego czy oświetlenia awaryjnego.

W takich obiektach powszechnie stosuje się wyłączniki nadprądowe, bezpieczniki topikowe, wyłączniki różnicowoprądowe, ograniczniki przepięć oraz urządzenia monitorujące stan zasilania. Ważne jest, aby ich działanie było skoordynowane, ponieważ tylko wtedy możliwa jest selektywność i ograniczenie zasięgu wyłączenia do minimum. Nieprawidłowo dobrane aparaty mogą powodować niepotrzebne wyłączenia całych sekcji obiektu, mimo że uszkodzenie dotyczy tylko jednego obwodu.

W budynkach energetycznych dużą rolę odgrywa również ochrona przeciwprzepięciowa. Wyładowania atmosferyczne, łączenia dużych obciążeń czy zakłócenia pochodzące z sieci mogą uszkodzić elektronikę sterującą, automatykę oraz systemy telekomunikacyjne. Odpowiednio dobrane ograniczniki przepięć oraz prawidłowo wykonane uziemienie są tu niezbędnym elementem ochrony.

Istotna jest także współpraca zabezpieczeń z automatyką. W nowoczesnych obiektach energetycznych wiele urządzeń pracuje w układzie zdalnego nadzoru, sygnalizacji i sterowania. Zadziałanie zabezpieczenia nie kończy się wyłącznie odłączeniem zasilania. Często uruchamia ono dodatkowe funkcje: alarmowanie obsługi, przełączenie źródła zasilania, odstawienie części odbiorów, zapis zdarzenia lub automatyczne odtworzenie konfiguracji pracy. Tego rodzaju integracja podnosi diagnostykę i skraca czas reakcji służb technicznych.

W przypadku modernizacji starszych budynków i rozdzielni szczególne znaczenie ma ocena istniejącej infrastruktury. Część obiektów działa nadal na bazie aparatury, której parametry nie odpowiadają obecnym potrzebom obciążeniowym ani standardom bezpieczeństwa. W takich sytuacjach konieczna bywa wymiana zabezpieczeń, przebudowa układów pomiarowych i dostosowanie nastaw do aktualnej konfiguracji sieci.

ElektroPaks realizuje dla klientów prace obejmujące ocenę stanu instalacji, dobór odpowiednich aparatów zabezpieczeniowych, wykonanie nowych układów oraz modernizację istniejących rozwiązań w budynkach energetycznych i technicznych. Dzięki temu inwestor zyskuje system dopasowany do rzeczywistych warunków eksploatacyjnych i wymagań obiektu.

Zabezpieczenia linii elektroenergetycznych napowietrznych i kablowych

Linie elektroenergetyczne należą do elementów szczególnie narażonych na zakłócenia i uszkodzenia. W przypadku linii napowietrznych zagrożeniem są warunki atmosferyczne, wyładowania, oblodzenie, upadki drzew, oddziaływanie wiatru czy uszkodzenia mechaniczne. Linie kablowe z kolei mogą ulec awarii na skutek uszkodzeń izolacji, wad montażowych, starzenia materiału lub naruszenia trasy podczas robót ziemnych. Z tego względu ich ochrona wymaga zastosowania rozwiązań dostosowanych do rodzaju sieci, długości linii oraz sposobu pracy punktu neutralnego.

Na liniach średniego i wysokiego napięcia często stosuje się zabezpieczenia nadprądowe zwłoczne i bezzwłoczne, ziemnozwarciowe, kierunkowe oraz odległościowe. W układach bardziej zaawansowanych dużą rolę odgrywa także telemechanika i wymiana sygnałów pomiędzy końcami linii. Dzięki temu możliwe jest szybsze i bardziej selektywne odłączenie uszkodzonego odcinka.

W przypadku linii kablowych bardzo ważna jest możliwość lokalizacji miejsca uszkodzenia. Samo wyłączenie linii to dopiero pierwszy etap działań. Kluczowe staje się szybkie wskazanie miejsca awarii, aby skrócić czas naprawy i ograniczyć wyłączenia odbiorców. Nowoczesne systemy zabezpieczeń i monitoringu mogą wspierać ten proces poprzez rejestrację przebiegów zakłóceniowych i analizę parametrów zwarcia.

Dla linii zasilających obiekty przemysłowe i budynki o dużym znaczeniu technologicznym szczególnie istotne jest zapewnienie ciągłości zasilania. W takich przypadkach często projektuje się zasilanie rezerwowe, automatykę samoczynnego załączenia rezerwy, sekcjonowanie sieci oraz odpowiednią koordynację działania zabezpieczeń po obu stronach linii. Tylko spójne podejście do ochrony linii i odbioru końcowego daje oczekiwany poziom bezpieczeństwa.

Prace przy liniach elektroenergetycznych wymagają doświadczenia oraz znajomości procedur eksploatacyjnych i pomiarowych. ElektroPaks oferuje klientom usługi związane z obsługą infrastruktury elektroenergetycznej, w tym doborem i wdrażaniem zabezpieczeń dla linii oraz obiektów zasilających. To ważne wsparcie dla inwestorów, zarządców infrastruktury i przedsiębiorstw utrzymujących własne sieci zasilające.

Jak przebiega dobór i koordynacja zabezpieczeń

Skuteczność zabezpieczeń zależy nie tylko od samego typu zastosowanego urządzenia, ale również od prawidłowego doboru parametrów i wzajemnej współpracy wszystkich elementów systemu. Dobór rozpoczyna się od analizy obiektu lub sieci. Należy określić moce odbiorów, układ sieci, spodziewane prądy zwarciowe, warunki środowiskowe, długość linii, charakter pracy urządzeń oraz wymagania dotyczące ciągłości zasilania.

Następnym krokiem jest wybór odpowiedniej zasady ochrony. Przykładowo dla transformatora można zastosować ochronę różnicową, nadprądową i gazową, natomiast dla linii średniego napięcia zabezpieczenie nadprądowe, ziemnozwarciowe oraz kierunkowe. Ważne jest, aby każde urządzenie pełniło jasno określoną funkcję podstawową i ewentualną funkcję rezerwową na wypadek nieskutecznego działania innego elementu.

Koordynacja, nazywana też stopniowaniem zabezpieczeń, polega na takim doborze nastaw czasowych i prądowych, aby uszkodzenie było eliminowane możliwie najbliżej miejsca jego wystąpienia. Jeżeli zwarcie nastąpi w jednym obwodzie odpływowym, nie powinno to powodować wyłączenia całej rozdzielni czy transformatora zasilającego cały zakład. Odpowiednia koordynacja ogranicza skutki awarii i pozwala utrzymać pracę pozostałej części systemu.

W bardziej rozbudowanych obiektach stosuje się również analizę selektywności, sprawdzenie charakterystyk aparatów oraz testy funkcjonalne po uruchomieniu instalacji. To etap, którego nie warto pomijać, ponieważ nawet najlepszy projekt wymaga potwierdzenia w praktyce. Kontrola poprawności działania zabezpieczeń powinna obejmować nie tylko same aparaty, ale też przekładniki prądowe, napięciowe, obwody wtórne, system sygnalizacji oraz logikę automatyki.

Dobrą praktyką jest również okresowa weryfikacja nastaw. Obiekt energetyczny lub budynek może zmieniać swój profil pracy, zwiększać obciążenia, rozbudowywać linie odpływowe albo dołączać nowe źródła zasilania. W takiej sytuacji pierwotne ustawienia mogą przestać być optymalne. Regularny przegląd zabezpieczeń przekłada się na wyższy poziom ochrony i mniejsze ryzyko awarii.

Nowoczesne technologie i serwis zabezpieczeń elektroenergetycznych

Rozwój energetyki sprawił, że klasyczne rozwiązania elektromechaniczne są coraz częściej zastępowane przez cyfrowe przekaźniki zabezpieczeniowe i zintegrowane systemy automatyki. Ich przewagą jest duża dokładność pomiaru, możliwość realizacji wielu funkcji w jednym urządzeniu, komunikacja z systemami nadrzędnymi oraz rozbudowane opcje rejestracji zdarzeń. Dla użytkownika oznacza to większą kontrolę nad infrastrukturą i łatwiejsze wykrywanie przyczyn zakłóceń.

Nowoczesne zabezpieczenia mogą przesyłać dane do systemów SCADA, rejestrować przebiegi zakłóceniowe, generować alarmy i wspierać predykcyjne utrzymanie ruchu. Ma to szczególne znaczenie w dużych zakładach, stacjach, farmach energetycznych i obiektach, gdzie szybka identyfikacja problemu wpływa bezpośrednio na koszty eksploatacyjne. Coraz większe znaczenie zyskuje także cyberbezpieczeństwo tych systemów, ponieważ aparatura zabezpieczeniowa jest często elementem szerszej infrastruktury komunikacyjnej.

Nie można jednak zapominać, że nawet najlepsza technologia wymaga właściwego utrzymania. Zabezpieczenia powinny być regularnie testowane, sprawdzane i kalibrowane zgodnie z harmonogramem eksploatacyjnym oraz wymaganiami producenta. Obejmuje to badanie torów pomiarowych, próbne wyzwalanie, kontrolę obwodów sterowniczych i ocenę poprawności sygnałów. Tylko wtedy można mieć pewność, że w sytuacji rzeczywistej awarii urządzenie zadziała zgodnie z założeniami.

Serwis, modernizacja i okresowe pomiary to obszary, które mają bezpośredni wpływ na żywotność i skuteczność całego układu. ElektroPaks oferuje swoim klientom kompleksowe wsparcie w tym zakresie: od analizy potrzeb, przez wykonawstwo i uruchomienie, po obsługę serwisową rozwiązań stosowanych w energetycznych budynkach, rozdzielniach i liniach. Takie podejście pozwala budować systemy odporne na zakłócenia i dopasowane do wymagań nowoczesnej infrastruktury.

FAQ

• Jakie zabezpieczenia są najczęściej stosowane w budynkach energetycznych?

  W budynkach energetycznych najczęściej stosuje się zabezpieczenia nadprądowe, różnicowoprądowe, ziemnozwarciowe, napięciowe oraz ograniczniki przepięć. Dobór zależy od funkcji obiektu, mocy odbiorów i rodzaju sieci. Ważna jest także selektywność działania, aby awaria jednego obwodu nie powodowała wyłączenia całej instalacji lub rozdzielni.

• Dlaczego koordynacja zabezpieczeń ma tak duże znaczenie?

  Koordynacja zabezpieczeń pozwala ograniczyć skutki awarii tylko do miejsca uszkodzenia. Dzięki prawidłowym nastawom aparat najbliższy zwarciu wyłącza uszkodzony fragment instalacji, a pozostała część obiektu nadal pracuje. To zwiększa bezpieczeństwo, poprawia niezawodność zasilania i zmniejsza ryzyko kosztownych przestojów technologicznych.

• Czy linie kablowe i napowietrzne wymagają innych zabezpieczeń?

  Tak, ponieważ różnią się charakterem pracy i typowymi zagrożeniami. Linie napowietrzne są bardziej narażone na wpływ pogody i uszkodzenia mechaniczne, a kablowe na awarie izolacji i błędy podczas robót ziemnych. Dlatego konfiguracja zabezpieczeń, nastawy oraz sposoby lokalizacji uszkodzeń dobiera się indywidualnie do rodzaju linii i parametrów sieci.

• Kiedy warto zmodernizować istniejące zabezpieczenia elektroenergetyczne?

  Modernizacja jest wskazana wtedy, gdy obiekt został rozbudowany, wzrosły obciążenia, zmienił się układ zasilania lub stosowana aparatura jest przestarzała. Warto ją przeprowadzić także wtedy, gdy dochodzi do częstych wyłączeń, brakuje selektywności lub nie ma możliwości pełnej diagnostyki zdarzeń. Nowoczesne rozwiązania poprawiają ochronę i ułatwiają eksploatację.
