Instalacje i linie elektroenergetyczne tworzą kręgosłup nowoczesnej infrastruktury technicznej. To od ich prawidłowego zaprojektowania, wykonania, modernizacji i utrzymania zależy niezawodność zasilania zakładów przemysłowych, obiektów użyteczności publicznej, farm energii, stacji transformatorowych oraz budynków związanych z przesyłem i dystrybucją energii. W praktyce bardzo często pojawia się pytanie, czym różnią się linie SN, WN oraz poziomy napięć 110 kV, 220 kV i 400 kV, a także jakie znaczenie mają one dla inwestora, wykonawcy i użytkownika obiektu. Warto to uporządkować, ponieważ dobór odpowiednich rozwiązań wpływa na bezpieczeństwo, niezawodność, koszty inwestycji i późniejszą eksploatację. Dla firm działających w branży energetycznej oraz właścicieli infrastruktury równie ważne jest to, aby współpracować z partnerem, który rozumie specyfikę prac przy obiektach energetycznych i liniach różnych klas napięć. ElektroPaks oferuje swoim klientom usługi związane z realizacją, obsługą i wsparciem inwestycji w obszarze energetyki, dostosowując zakres prac do wymagań technicznych konkretnego obiektu i sieci.

Jak klasyfikuje się linie elektroenergetyczne

Podstawowy podział linii elektroenergetycznych wynika z poziomu napięcia, przy którym pracują. W praktyce spotyka się kilka grup, jednak w kontekście obiektów energetycznych i infrastruktury liniowej najczęściej mówi się o liniach niskiego napięcia, średniego napięcia oraz wysokiego i najwyższego napięcia. W omawianym zakresie kluczowe są przede wszystkim linie SN, WN oraz konkretne poziomy: 110 kV, 220 kV i 400 kV.

Linie średniego napięcia, czyli SN, obejmują zwykle zakres od 1 kV do 60 kV, choć w polskich realiach dystrybucyjnych najczęściej spotyka się sieci 15 kV, 20 kV i 30 kV. To one odpowiadają za rozprowadzanie energii ze stacji elektroenergetycznych do lokalnych odbiorców, stacji transformatorowych, terenów przemysłowych czy większych obiektów komercyjnych.

Linie wysokiego napięcia w powszechnym rozumieniu obejmują poziomy wykorzystywane do przesyłu i dystrybucji energii na większe odległości. W polskiej nomenklaturze bardzo często za linię WN uznaje się przede wszystkim linię 110 kV. Z kolei poziomy 220 kV i 400 kV zaliczane są już do sieci przesyłowej o strategicznym znaczeniu dla krajowego systemu energetycznego. Ich rola jest inna niż linii SN, ponieważ nie służą głównie do lokalnej dystrybucji, ale do transportu dużych mocy pomiędzy głównymi punktami systemu.

Rozróżnienie napięć nie jest jedynie kwestią nazewnictwa. Za każdym poziomem stoją odmienne wymagania projektowe, inne parametry słupów i przewodów, różne odległości izolacyjne, szczególne zasady prowadzenia robót oraz odmienna skala odpowiedzialności inwestycyjnej. Im wyższe napięcie, tym większe znaczenie mają procedury kontroli jakości, koordynacja międzybranżowa i zgodność z wymaganiami operatorów systemów dystrybucyjnych lub przesyłowych.

Czym charakteryzują się linie SN

Linie SN są bardzo ważnym ogniwem pomiędzy siecią przesyłową a odbiorcami końcowymi. To one doprowadzają energię do stacji transformatorowych, zakładów przemysłowych, osiedli mieszkaniowych, obiektów logistycznych i wielu instalacji technicznych związanych z gospodarką komunalną. Choć nie pracują przy napięciach tak wysokich jak linie 110 kV, 220 kV czy 400 kV, ich znaczenie eksploatacyjne jest ogromne.

W przypadku linii SN często spotyka się zarówno rozwiązania napowietrzne, jak i kablowe. Linie napowietrzne są chętnie stosowane tam, gdzie teren pozwala na ich poprowadzenie i gdzie liczy się ekonomia budowy oraz łatwiejszy dostęp serwisowy. Linie kablowe SN są z kolei powszechne w gęstej zabudowie miejskiej, przy nowych inwestycjach przemysłowych oraz tam, gdzie istotna jest estetyka, ograniczenie oddziaływania na otoczenie albo wymagania planistyczne.

Dla inwestorów i właścicieli obiektów energetycznych prace przy liniach SN bardzo często obejmują:

• budowę nowych odcinków sieci,
• przebudowę kolizji energetycznych,
• modernizację istniejącej infrastruktury,
• wymianę osprzętu i słupów,
• prace przy stacjach transformatorowych,
• zasilanie placów budowy, zakładów i obiektów technologicznych,
• przygotowanie infrastruktury dla nowych inwestycji.

Różnica pomiędzy SN a wyższymi poziomami napięć jest widoczna nie tylko w skali konstrukcji, ale także w zasięgu oddziaływania. Sieci SN obsługują głównie obszary lokalne i regionalne. To one zapewniają elastyczne rozprowadzanie energii do wielu punktów poboru, a ich właściwe utrzymanie ma bezpośredni wpływ na ciągłość zasilania odbiorców biznesowych i komunalnych.

W kontekście prac budowlano-montażowych warto pamiętać, że infrastruktura SN bardzo często przecina się z innymi branżami: drogową, teletechniczną, sanitarną i konstrukcyjną. Dlatego każda modernizacja lub budowa wymaga dobrej koordynacji projektowej, precyzyjnych uzgodnień terenowych oraz zachowania pełnych procedur ochrony ludzi i urządzeń. W takich realizacjach liczy się precyzja, doświadczenie zespołu oraz znajomość standardów technicznych operatorów. ElektroPaks oferuje swoim klientom wsparcie przy tego typu pracach, pomagając sprawnie realizować inwestycje związane z infrastrukturą SN i obiektami energetycznymi.

Linie WN i szczególna rola poziomu 110 kV

Gdy mowa o liniach WN, w praktyce bardzo często chodzi o linie 110 kV. To właśnie ten poziom napięcia stanowi pomost pomiędzy systemem przesyłowym a sieciami dystrybucyjnymi średniego napięcia. Linie 110 kV mają wyjątkowe znaczenie dla zasilania miast, dużych zakładów przemysłowych, centrów logistycznych, obiektów infrastrukturalnych oraz rozbudowanych sieci lokalnych.

Linia 110 kV różni się od linii SN przede wszystkim skalą przesyłanej mocy i wymaganiami technicznymi. Potrzebuje większych odstępów izolacyjnych, solidniejszych konstrukcji wsporczych, odpowiednio zaprojektowanego pasa technologicznego oraz bardziej zaawansowanego podejścia do ochrony od porażeń, przepięć i oddziaływań środowiskowych. Równie istotna jest organizacja prac eksploatacyjnych i remontowych, ponieważ każda ingerencja w linię 110 kV może dotyczyć zasilania dużych obszarów.

W porównaniu z liniami SN, obiekty towarzyszące liniom 110 kV są zwykle bardziej rozbudowane. Dotyczy to zwłaszcza stacji elektroenergetycznych, pól liniowych, układów zabezpieczeń, systemów sterowania oraz telemechaniki. Budynki energetyczne związane z tym poziomem napięcia muszą spełniać rygorystyczne standardy funkcjonalne i techniczne. Liczy się nie tylko trwałość, ale też możliwość bezpiecznego prowadzenia ruchu sieciowego, serwisu oraz rozbudowy infrastruktury.

Linie 110 kV są bardzo ważne dla stabilności regionalnych systemów zasilania. To dzięki nim energia może być efektywnie przekazywana ze stacji wyższego poziomu do sieci średniego napięcia, a dalej do odbiorców końcowych. Z punktu widzenia wykonawstwa oznacza to konieczność ścisłego przestrzegania procedur, właściwego przygotowania placu budowy, koordynacji wyłączeń oraz prowadzenia prac zgodnie z dokumentacją i wymaganiami operatora.

W realizacjach dotyczących 110 kV szczególne znaczenie ma modernizacja istniejących obiektów. Wiele linii i stacji pracuje od lat, dlatego inwestorzy stawiają na wymianę zużytych elementów, zwiększanie przepustowości, dostosowanie do aktualnych norm i poprawę parametrów pracy. ElektroPaks oferuje usługi dla klientów potrzebujących partnera przy zadaniach związanych z budynkami energetycznymi, zapleczem technicznym oraz infrastrukturą sieciową, także tam, gdzie wymagane jest profesjonalne podejście do prac przy obiektach WN.

220 kV i 400 kV, czyli szkielet krajowego systemu przesyłowego

Poziomy 220 kV i 400 kV pełnią w elektroenergetyce rolę strategiczną. Są one wykorzystywane do przesyłu bardzo dużych mocy na znaczne odległości, łącząc kluczowe stacje elektroenergetyczne, elektrownie, źródła odnawialne oraz główne węzły systemu. O ile linie SN i 110 kV są bliżej codziennej dystrybucji energii, o tyle 220 kV i 400 kV tworzą fundament krajowej infrastruktury przesyłowej.

Linie 220 kV przez wiele lat stanowiły ważny element systemu przesyłu, jednak obecnie coraz większe znaczenie zyskują linie 400 kV, które pozwalają transportować większą moc przy lepszych parametrach pracy systemu. Oznacza to mniejsze straty przesyłowe w odniesieniu do przesyłanej energii oraz większe możliwości bilansowania sieci w skali kraju. Rozwój tego segmentu jest szczególnie ważny w kontekście transformacji energetycznej, rozbudowy farm wiatrowych, fotowoltaiki i nowych źródeł wytwórczych.

Pod względem konstrukcyjnym linie 220 kV i 400 kV znacząco różnią się od linii niższych poziomów napięć. Słupy są wyższe i bardziej masywne, przewody mają większe wymagania mechaniczne i elektryczne, a odległości od terenu, budynków i innych obiektów muszą być odpowiednio większe. Do tego dochodzą zagadnienia związane z ochroną odgromową, oddziaływaniem pól elektromagnetycznych, warunkami wietrznymi, obciążeniem oblodzeniem oraz geometrią przęseł.

Budowa i utrzymanie linii 220 kV oraz 400 kV wymaga bardzo wysokiego poziomu organizacji. Każdy etap, od przygotowania terenu po montaż i odbiory, musi być prowadzony z uwzględnieniem rygorystycznych norm jakościowych i zasad BHP. Istotna jest także współpraca z projektantami, geodetami, branżą drogową, środowiskową i właścicielami gruntów. Na tym poziomie napięcia nie ma miejsca na improwizację, ponieważ od jakości wykonania zależy eksploatacja sieci o znaczeniu ponadregionalnym i krajowym.

Dla inwestora oznacza to, że nawet prace pozornie pomocnicze, takie jak przygotowanie zaplecza, budowa dróg technologicznych, realizacja budynków technicznych, ogrodzeń, fundamentów czy obiektów towarzyszących, muszą być wykonywane przez sprawdzonych wykonawców rozumiejących rzeczywistość branży energetycznej. ElektroPaks oferuje swoim klientom usługi wspierające inwestycje elektroenergetyczne, w tym prace związane z obiektami i budynkami technicznymi, które funkcjonują w otoczeniu linii oraz stacji o wysokim znaczeniu systemowym.

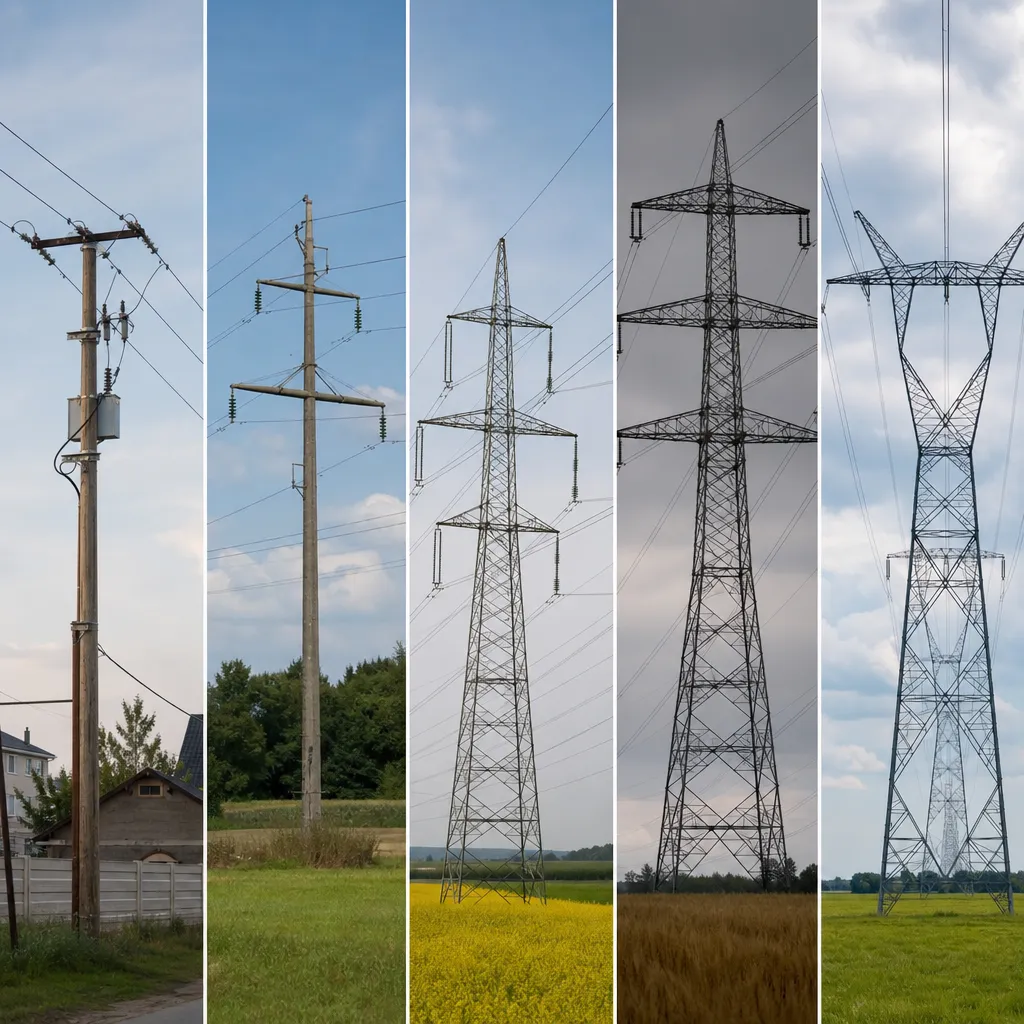

Najważniejsze różnice pomiędzy SN, 110 kV, 220 kV i 400 kV

Aby dobrze zrozumieć temat, warto spojrzeć na najważniejsze różnice w sposób praktyczny. Każdy poziom napięcia ma inną funkcję, inną skalę oddziaływania i odmienne wymagania realizacyjne.

• SN – służy głównie do lokalnej i regionalnej dystrybucji energii do stacji transformatorowych, zakładów, osiedli i obiektów usługowych.
• 110 kV – pełni funkcję łącznika między siecią przesyłową a sieciami dystrybucyjnymi, odpowiadając za zasilanie większych obszarów i odbiorców o znaczącym zapotrzebowaniu mocy.
• 220 kV – jest elementem krajowej sieci przesyłowej, przeznaczonym do transportu dużych mocy na duże odległości.
• 400 kV – to podstawowy poziom nowoczesnego przesyłu energii w skali krajowej, wykorzystywany do najwyższych obciążeń i strategicznych połączeń systemowych.

Różnice dotyczą też samych prac budowlano-montażowych:

• im wyższe napięcie, tym większe wymagania dotyczące odległości bezpieczeństwa,
• im wyższe napięcie, tym bardziej rozbudowane są konstrukcje wsporcze i fundamenty,
• wyższe napięcia wymagają bardziej złożonych analiz środowiskowych i formalnych,
• rośnie znaczenie koordynacji wyłączeń, uzgodnień i procedur operatora,
• zwiększa się odpowiedzialność związana z niezawodnością i ciągłością pracy systemu.

Z punktu widzenia właściciela obiektu energetycznego albo inwestora realizującego budynki techniczne, magazyny, zaplecza serwisowe, stacje czy infrastrukturę pomocniczą, wiedza o poziomach napięć jest niezbędna do prawidłowego planowania inwestycji. Inaczej projektuje się i prowadzi roboty przy lokalnej stacji SN, inaczej przy obiekcie współpracującym z linią 110 kV, a jeszcze inaczej przy infrastrukturze wspierającej sieć 220 kV lub 400 kV.

Każdy z tych poziomów napięcia wymaga właściwego przygotowania dokumentacji, harmonogramu, zaplecza technicznego i kadr. Właśnie dlatego tak duże znaczenie ma wybór wykonawcy, który zna realia sektora energetycznego i potrafi połączyć wymogi budowlane z wymaganiami eksploatacyjnymi systemu elektroenergetycznego.

Znaczenie budynków energetycznych i prac towarzyszących przy liniach

Gdy mówi się o liniach elektroenergetycznych, uwaga często skupia się wyłącznie na słupach, przewodach i samym przesyle energii. Tymczasem równie ważne są budynki oraz obiekty towarzyszące, bez których prawidłowa praca sieci byłaby niemożliwa lub znacznie utrudniona. Chodzi tu między innymi o nastawnie, rozdzielnie, stacje, budynki techniczne, pomieszczenia aparatury, obiekty magazynowe, zaplecza serwisowe i infrastrukturę pomocniczą.

W zależności od klasy napięcia skala tych obiektów może być bardzo różna. Przy infrastrukturze SN są to często mniejsze stacje transformatorowe i obiekty lokalne. W przypadku 110 kV oraz poziomów przesyłowych pojawiają się już bardziej złożone układy funkcjonalne, w których trzeba uwzględnić systemy sterowania, zabezpieczeń, zasilania potrzeb własnych, łączności, ochrony przeciwpożarowej i kontroli dostępu.

Prace związane z budynkami energetycznymi wymagają połączenia kompetencji kilku branż. Ważna jest zarówno część konstrukcyjna i architektoniczna, jak i instalacyjna oraz elektroenergetyczna. Dodatkowo realizacje te często odbywają się na czynnych obiektach, gdzie trzeba zachować ciągłość pracy urządzeń i szczególną ostrożność podczas prowadzenia robót. To środowisko, w którym kluczowe są projektowanie, dobra organizacja budowy oraz ścisłe przestrzeganie procedur.

ElektroPaks oferuje swoim klientom usługi odpowiadające na potrzeby rynku energetycznego, w tym prace związane z obiektami i budynkami technicznymi oraz infrastrukturą towarzyszącą liniom i stacjom elektrycznym. Dla inwestora oznacza to możliwość współpracy z partnerem, który rozumie specyfikę energetyki i potrafi dopasować zakres działania do wymogów danego napięcia, rodzaju obiektu i warunków eksploatacyjnych.

Dlaczego doświadczenie wykonawcy ma kluczowe znaczenie

Energetyka to branża, w której nie wystarczy ogólna znajomość robót budowlanych czy instalacyjnych. Każda inwestycja dotycząca linii SN, WN, 110 kV, 220 kV czy 400 kV wymaga zrozumienia rygorów technicznych, formalnych i organizacyjnych. Nawet dobrze przygotowany projekt może napotkać trudności, jeśli wykonawca nie ma praktyki w pracy przy obiektach energetycznych.

Doświadczenie jest ważne z kilku powodów. Po pierwsze, pozwala trafnie zaplanować kolejność robót i ograniczyć ryzyko kolizji technicznych. Po drugie, ułatwia sprawną współpracę z inwestorem, projektantem, nadzorem oraz operatorem sieci. Po trzecie, przekłada się na jakość wykonania i bezpieczeństwo ludzi pracujących w otoczeniu urządzeń elektroenergetycznych.

W projektach energetycznych kluczowe są:

• jakość wykonania,
• zgodność z dokumentacją i normami,
• umiejętność pracy na obiektach czynnych,
• znajomość procedur odbiorowych,
• koordynacja międzybranżowa,
• terminowość realizacji,
• świadomość wpływu robót na ciągłość zasilania.

W praktyce oznacza to, że wybór odpowiedniego partnera wykonawczego może zdecydować o powodzeniu całej inwestycji. ElektroPaks oferuje swoim klientom usługi dla sektora energetycznego, obejmujące wsparcie przy realizacji prac związanych z liniami, stacjami, budynkami technicznymi i infrastrukturą towarzyszącą. Dzięki temu inwestorzy mogą liczyć na współpracę opartą na znajomości realnych potrzeb branży oraz wymagań, jakie stawia nowoczesna sieć elektroenergetyczna.

FAQ

Jakie napięcie kryje się pod skrótem SN?
SN oznacza średnie napięcie. W praktyce jest to grupa sieci wykorzystywanych do dystrybucji energii pomiędzy stacjami elektroenergetycznymi a lokalnymi odbiorcami. W Polsce najczęściej spotyka się sieci 15 kV, 20 kV i 30 kV. Linie SN zasilają między innymi stacje transformatorowe, zakłady przemysłowe, osiedla oraz obiekty usługowe.

Czy 110 kV to jeszcze dystrybucja, czy już przesył?
Poziom 110 kV pełni funkcję pośrednią i ma bardzo ważne znaczenie dla regionalnych systemów zasilania. Łączy sieć wyższego poziomu z sieciami średniego napięcia, dlatego często traktowany jest jako element wysokiego napięcia służący do zasilania dużych obszarów. To napięcie kluczowe dla miast, przemysłu i większych odbiorców energii.

Dlaczego linie 400 kV są tak ważne dla krajowego systemu energetycznego?
Linie 400 kV umożliwiają przesył bardzo dużych mocy na znaczne odległości przy wysokiej efektywności pracy systemu. Łączą najważniejsze stacje i źródła wytwórcze, a także wspierają stabilność sieci w skali kraju. Dzięki nim można bilansować zapotrzebowanie na energię, rozwijać nowe źródła wytwarzania i zwiększać bezpieczeństwo pracy całej infrastruktury elektroenergetycznej.

Jakie prace wykonuje się przy budynkach energetycznych związanych z liniami i stacjami?
Zakres robót może obejmować budowę i modernizację budynków technicznych, nastawni, rozdzielni, zapleczy serwisowych, fundamentów, dróg technologicznych oraz infrastruktury pomocniczej. Ważne są również instalacje wewnętrzne, systemy zabezpieczeń, zasilanie potrzeb własnych i koordynacja z urządzeniami elektroenergetycznymi. Tego typu realizacje wymagają doświadczenia branżowego i precyzyjnej organizacji.

Czy ElektroPaks realizuje usługi dla klientów z branży energetycznej?
Tak, ElektroPaks oferuje swoim klientom usługi związane z energetyką, w tym wsparcie przy pracach dotyczących obiektów i budynków technicznych oraz infrastruktury towarzyszącej liniom i stacjom elektroenergetycznym. To istotne szczególnie dla inwestorów, którzy oczekują wykonawcy rozumiejącego specyfikę prac prowadzonych w środowisku sieci energetycznych różnych poziomów napięć.
