Montaż transformatorów to jeden z najważniejszych etapów realizacji inwestycji elektroenergetycznych związanych z zasilaniem budynków energetycznych, zakładów przemysłowych, obiektów komercyjnych oraz infrastruktury liniowej. Prawidłowo wykonane prace montażowe wpływają bezpośrednio na bezpieczeństwo eksploatacji, stabilność dostaw energii i trwałość całego systemu. W praktyce nie chodzi wyłącznie o ustawienie urządzenia we wskazanym miejscu, lecz o pełny proces obejmujący przygotowanie fundamentu, transport, posadowienie, podłączenia, pomiary, próby oraz uruchomienie. Dla inwestorów i zarządców obiektów szczególne znaczenie ma współpraca z wykonawcą, który zna realia pracy przy stacjach transformatorowych, liniach zasilających i obiektach elektroenergetycznych. ElektroPaks oferuje swoim klientom usługi związane z montażem transformatorów oraz realizacją prac w obszarze energetyki, zapewniając wsparcie techniczne, wykonawcze i organizacyjne na każdym etapie inwestycji.

Znaczenie montażu transformatorów w infrastrukturze energetycznej

Transformator jest urządzeniem, które umożliwia zmianę poziomu napięcia i tym samym pozwala na efektywny przesył oraz dystrybucję energii elektrycznej. Bez niego trudno wyobrazić sobie funkcjonowanie nowoczesnych sieci zasilających budynki techniczne, stacje elektroenergetyczne, hale produkcyjne, farmy magazynowe czy rozbudowane układy zasilania linii kablowych i napowietrznych. Transformator stanowi kluczowy element całego łańcucha energetycznego, dlatego jego montaż musi być wykonany ze szczególną starannością.

W obiektach energetycznych transformator odpowiada nie tylko za dostarczenie odpowiednich parametrów napięciowych, ale również za zachowanie ciągłości pracy systemów pomocniczych, zabezpieczeń, rozdzielnic i instalacji odbiorczych. Każdy błąd popełniony na etapie montażu może prowadzić do kosztownych przestojów, uszkodzeń aparatury, problemów z odbiorem technicznym, a w skrajnych przypadkach do zagrożenia dla ludzi i mienia. Dlatego poprawny montaż obejmuje zarówno kwestie mechaniczne, jak i elektryczne, środowiskowe oraz eksploatacyjne.

Warto podkreślić, że montaż transformatorów w energetyce najczęściej odbywa się w warunkach wymagających ścisłej koordynacji wielu branż. Trzeba uwzględnić prace budowlane, przygotowanie dróg transportowych, uziemienia, układy odgromowe, systemy przeciwpożarowe, połączenia kablowe, automatykę i zabezpieczenia. Przy inwestycjach związanych z liniami energetycznymi oraz budynkami stacyjnymi liczy się nie tylko jakość wykonania, ale także terminowość i zgodność z dokumentacją projektową. Bezpieczeństwo oraz precyzja stanowią tu absolutną podstawę.

ElektroPaks realizuje usługi dla klientów, którzy potrzebują rzetelnego wykonawcy w zakresie montażu transformatorów oraz prac towarzyszących przy infrastrukturze energetycznej. Dzięki doświadczeniu w obsłudze obiektów technicznych i układów zasilających firma wspiera inwestorów w prowadzeniu prac zgodnie z wymaganiami technicznymi i organizacyjnymi.

Przygotowanie do montażu transformatora

Zanim transformator zostanie dostarczony na miejsce, konieczne jest odpowiednie przygotowanie całego placu montażowego. Etap ten bywa niedoceniany, a to właśnie on w dużym stopniu decyduje o sprawności późniejszych prac. W pierwszej kolejności weryfikuje się dokumentację techniczną, warunki lokalizacyjne oraz zakres robót powiązanych z posadowieniem urządzenia. Należy sprawdzić nośność podłoża, stan fundamentów, gotowość przepustów kablowych, przebieg tras kablowych oraz przygotowanie instalacji uziemiającej.

W przypadku stacji transformatorowych i budynków energetycznych niezwykle ważne jest dostosowanie miejsca montażu do masy i gabarytów urządzenia. Dotyczy to zarówno transformatorów suchych instalowanych wewnątrz obiektów, jak i jednostek olejowych przeznaczonych do pracy na zewnątrz. Często konieczne jest zaplanowanie transportu ponadgabarytowego, użycia dźwigów, rolek transportowych, podnośników hydraulicznych lub suwnic. Każdy z tych elementów wymaga osobnej analizy ryzyka i właściwej organizacji pracy.

Na etapie przygotowań wykonawca powinien zwrócić uwagę na:

• zgodność parametrów transformatora z projektem i warunkami przyłączenia,
• stan fundamentu, kanałów kablowych i elementów mocujących,
• gotowość układu uziemienia i połączeń wyrównawczych,
• dostępność miejsca dla sprzętu transportowego i dźwigowego,
• warunki wentylacji oraz odprowadzania ciepła,
• przygotowanie zabezpieczeń przeciwpożarowych i środowiskowych,
• koordynację z pracami przy rozdzielnicach, liniach kablowych i automatyce.

W praktyce bardzo duże znaczenie ma również ocena stanu urządzenia po dostawie. Sprawdza się kompletność osprzętu, stan izolatorów, szczelność, dokumentację fabryczną oraz ewentualne ślady uszkodzeń transportowych. Prawidłowo przeprowadzona kontrola przy odbiorze pozwala uniknąć problemów podczas późniejszych prób i uruchomień.

ElektroPaks oferuje klientom wsparcie już na etapie przygotowania inwestycji. Obejmuje to analizę warunków montażowych, planowanie robót, dobór technologii wykonania oraz koordynację działań związanych z infrastrukturą budynków energetycznych i linii zasilających. Taki model pracy przekłada się na większą przewidywalność harmonogramu i ograniczenie ryzyk wykonawczych.

Jak przebiega montaż transformatorów

Sam montaż transformatora to proces wieloetapowy, który musi być dostosowany do typu urządzenia, jego mocy, lokalizacji oraz warunków pracy. W zależności od inwestycji może on dotyczyć transformatorów olejowych, żywicznych, blokowych, stacyjnych lub jednostek specjalnych wykorzystywanych w przemyśle i energetyce zawodowej. Każdy przypadek wymaga indywidualnego podejścia, jednak można wskazać kilka wspólnych etapów.

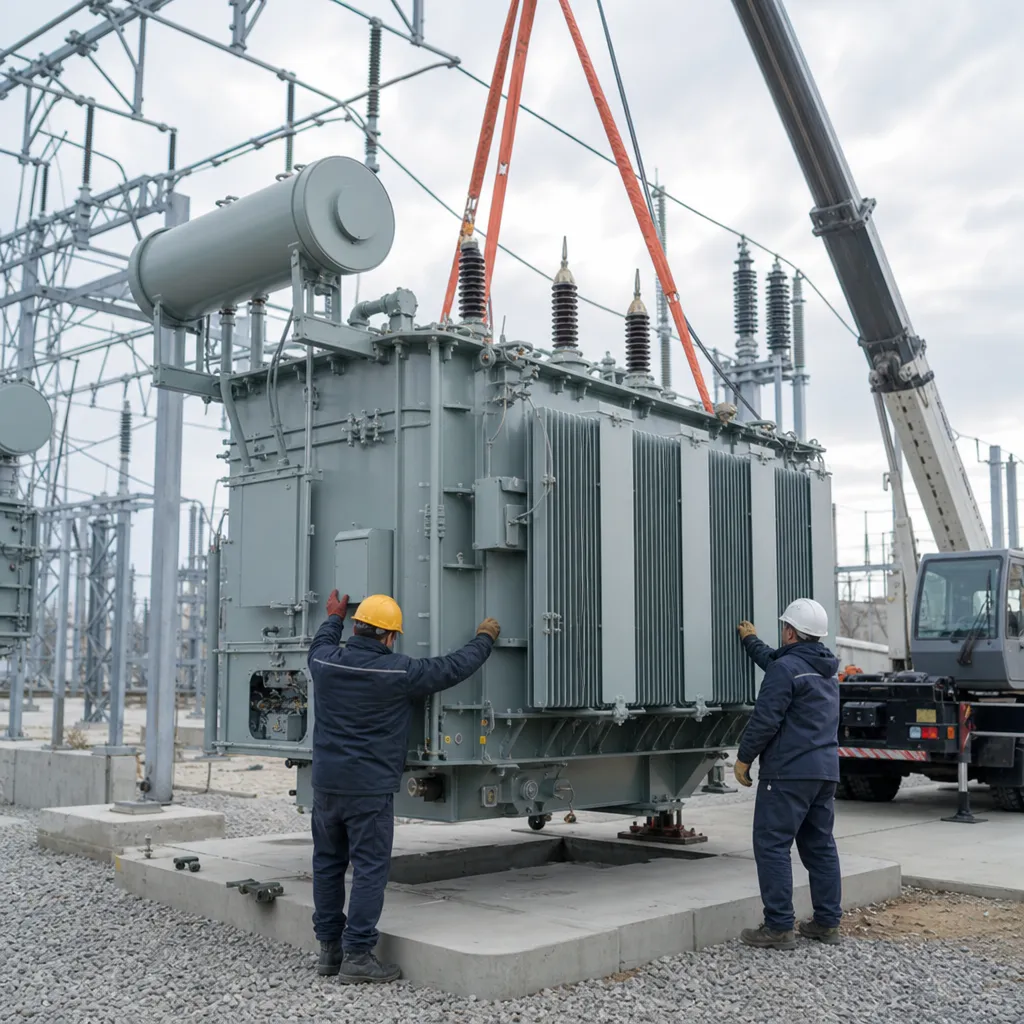

Pierwszym krokiem jest bezpieczne przemieszczenie urządzenia do miejsca docelowego. Jeżeli transformator ma dużą masę, jego transport na fundamencie wymaga zastosowania specjalistycznych metod. Następnie wykonuje się posadowienie i poziomowanie. Jest to bardzo ważne, ponieważ niewłaściwe ustawienie może wpływać na pracę urządzenia, trwałość połączeń oraz rozkład obciążeń mechanicznych.

Kolejny etap obejmuje montaż osprzętu, który bywa dostarczany oddzielnie. Mogą to być chłodnice, konserwatory, przepusty, czujniki temperatury, wskaźniki poziomu oleju, układy zabezpieczeniowe czy elementy automatyki. Każdy komponent musi zostać zamontowany zgodnie z wytycznymi producenta i wymaganiami projektowymi. Szczególne znaczenie mają połączenia elektryczne po stronie średniego i niskiego napięcia oraz poprawna integracja z rozdzielnicami, polami odpływowymi i układami pomiarowymi.

Podczas montażu wykonuje się również szereg czynności pomocniczych, takich jak:

• instalacja przewodów zasilających i sterowniczych,
• wykonanie połączeń ochronnych i roboczych,
• podłączenie do systemu rozdzielni,
• kontrola momentów dokręcenia połączeń,
• sprawdzenie izolacji i odległości bezpiecznych,
• montaż osłon, oznaczeń i elementów eksploatacyjnych,
• przygotowanie do badań odbiorczych.

W przypadku transformatorów olejowych dochodzi także aspekt gospodarki olejowej. Niezwykle istotne jest zachowanie czystości technologicznej, kontrola parametrów oleju, sprawdzenie szczelności kadzi i armatury oraz właściwe zabezpieczenie środowiska przed potencjalnym wyciekiem. W obiektach energetycznych często stosuje się misy olejowe, separatory, odwodnienia oraz układy retencyjne, które muszą być gotowe jeszcze przed rozpoczęciem prac.

Warto zaznaczyć, że montaż transformatora nie jest działaniem oderwanym od całości infrastruktury. Musi być skoordynowany z budową lub modernizacją linii kablowych, przyłączy, kanałów technologicznych, pól rozdzielczych i układów nadzoru. To właśnie dlatego doświadczenie wykonawcy w sektorze energetyki ma tak duże znaczenie. ElektroPaks oferuje kompleksowe usługi montażowe dla klientów realizujących inwestycje energetyczne, dzięki czemu możliwe jest płynne połączenie prac transformatorowych z innymi zadaniami w obrębie obiektu i sieci.

Montaż transformatorów w budynkach energetycznych

Budynki energetyczne, takie jak stacje, rozdzielnie, nastawnie, centra zasilania czy obiekty techniczne zakładów przemysłowych, stawiają przed wykonawcą szczególne wymagania. Prace często odbywają się w ograniczonej przestrzeni, przy zachowaniu funkcjonowania części istniejącej infrastruktury. Oznacza to konieczność precyzyjnego planowania kolejności działań, minimalizowania ryzyka kolizji i zachowania wysokich standardów bezpieczeństwa.

W przypadku montażu wewnątrz obiektów kluczowe znaczenie ma logistyka. Trzeba przewidzieć drogę wprowadzenia urządzenia, szerokość przejść, nośność stropów, możliwość użycia rolek lub podnośników oraz miejsce do pracy dla ekip montażowych. Dodatkowym wyzwaniem może być wentylacja pomieszczenia transformatora. Urządzenie podczas pracy generuje ciepło, dlatego niezbędne jest zapewnienie odpowiednich warunków odprowadzania energii cieplnej i utrzymania parametrów eksploatacyjnych.

W budynkach energetycznych szczególnie ważne są także:

• wymogi ochrony przeciwpożarowej,
• właściwe odległości od innych urządzeń,
• dostęp serwisowy i eksploatacyjny,
• integracja z automatyką budynkową i systemami nadzoru,
• ochrona przed drganiami i hałasem,
• czytelne oznakowanie oraz procedury dostępu.

Transformator zamontowany w budynku energetycznym musi być kompatybilny z warunkami otoczenia i przeznaczeniem obiektu. W niektórych przypadkach preferowane są transformatory suche, ponieważ ograniczają ryzyko związane z obecnością oleju. W innych zastosowaniach lepiej sprawdzają się jednostki olejowe o określonych parametrach mocy i chłodzenia. Ostateczny wybór zależy od projektu, oczekiwanej niezawodności i warunków eksploatacji.

ElektroPaks świadczy usługi dla klientów potrzebujących montażu transformatorów w budynkach energetycznych oraz obiektach technicznych różnego typu. Firma realizuje prace z uwzględnieniem wymagań inwestora, dokumentacji oraz standardów obowiązujących w branży, dbając o jakość wykonania i prawidłowe skoordynowanie wszystkich etapów.

Powiązanie montażu transformatorów z liniami energetycznymi

Transformator bardzo rzadko funkcjonuje jako element samodzielny. Jego zadaniem jest współpraca z liniami zasilającymi, kablami średniego i niskiego napięcia, złączami, rozdzielnicami oraz aparaturą sterowniczą. Dlatego montaż transformatora trzeba rozpatrywać jako część większego układu elektroenergetycznego. Dotyczy to zarówno inwestycji nowych, jak i modernizacji istniejących obiektów.

Przy liniach energetycznych szczególnego znaczenia nabiera poprawna organizacja przełączeń, wyłączeń oraz prac pod nadzorem. W wielu przypadkach nowy transformator wymaga przebudowy odcinka sieci, rozbudowy pola liniowego lub wykonania nowych połączeń kablowych. Każda z tych czynności wiąże się z dodatkowymi wymaganiami technicznymi i formalnymi. Niezbędne jest zachowanie zgodności z warunkami operatora, dokumentacją projektową i zasadami eksploatacji sieci.

Istotne zagadnienia przy połączeniu transformatora z liniami energetycznymi obejmują:

• dobór przekrojów i typu kabli,
• koordynację zabezpieczeń i selektywność działania,
• wykonanie muf, głowic i zakończeń kablowych,
• sprawdzenie ciągłości i skuteczności ochrony,
• pomiar rezystancji izolacji i parametrów połączeń,
• weryfikację obciążalności prądowej torów zasilających,
• próby funkcjonalne po uruchomieniu.

Nie można pomijać także kwestii środowiskowych i terenowych. Linie zasilające mogą przebiegać przez obszary zurbanizowane, przemysłowe albo trudne pod względem geotechnicznym. To wpływa na sposób prowadzenia robót, zabezpieczenia wykopów, ochronę istniejącej infrastruktury oraz harmonogram prac. Modernizacja układów zasilania z udziałem nowego transformatora wymaga więc doświadczenia nie tylko montażowego, ale również sieciowego.

ElektroPaks oferuje klientom usługi związane z montażem transformatorów oraz robotami towarzyszącymi przy liniach energetycznych i układach zasilających. Takie podejście ułatwia prowadzenie inwestycji w sposób spójny, ogranicza ryzyko błędów na styku branż i pozwala lepiej kontrolować jakość końcowego efektu.

Badania, pomiary i uruchomienie po montażu

Zakończenie prac montażowych nie oznacza jeszcze gotowości transformatora do normalnej eksploatacji. Przed podaniem napięcia wymagane są odpowiednie badania i pomiary, które potwierdzają poprawność wykonania robót oraz stan techniczny urządzenia. To etap krytyczny z punktu widzenia niezawodności całego systemu. Obejmuje zarówno kontrole wzrokowe, jak i specjalistyczne próby elektryczne.

Zakres badań zależy od typu transformatora, wymagań inwestora, zapisów dokumentacji i zaleceń producenta. Zwykle wykonuje się pomiary rezystancji izolacji, sprawdzenie przekładni, badanie połączeń uzwojeń, kontrolę rezystancji uziemienia, testy działania zabezpieczeń oraz próby funkcjonalne aparatury współpracującej. W przypadku jednostek olejowych dodatkowo analizowane mogą być parametry oleju izolacyjnego.

Bardzo ważne jest sprawdzenie współpracy transformatora z układami zabezpieczeniowymi i sterowniczymi. Nie wystarczy samo podłączenie przewodów. Trzeba zweryfikować działanie sygnalizacji, automatyki, czujników temperatury, blokad oraz urządzeń odcinających. Dopiero po pozytywnym zakończeniu tych czynności możliwe jest przeprowadzenie rozruchu i włączenia do pracy pod obciążeniem.

Procedura uruchomienia obejmuje najczęściej:

• kontrolę kompletności dokumentacji powykonawczej,
• potwierdzenie poprawności wszystkich połączeń,
• wykonanie niezbędnych pomiarów odbiorczych,
• próbne załączenie bez obciążenia,
• obserwację parametrów pracy, temperatury i sygnalizacji,
• stopniowe wprowadzenie obciążenia,
• sporządzenie protokołów i przekazanie urządzenia do eksploatacji.

Dobrze przeprowadzone badania odbiorcze pozwalają wykryć nieprawidłowości na wczesnym etapie, zanim doprowadzą one do awarii. To jeden z powodów, dla których inwestorzy coraz częściej oczekują od wykonawców kompleksowej realizacji, obejmującej nie tylko sam montaż, ale również próby, uruchomienie i wsparcie odbiorowe. ElektroPaks zapewnia klientom takie usługi, pomagając doprowadzić inwestycję do bezpiecznego i sprawnego zakończenia.

Najczęstsze wyzwania i dobre praktyki przy montażu transformatorów

Montaż transformatorów należy do zadań wymagających dużej odpowiedzialności, ponieważ łączy w sobie ciężkie prace mechaniczne, precyzyjne działania elektryczne i konieczność zachowania rygorystycznych procedur bezpieczeństwa. W praktyce wykonawczej pojawia się kilka typowych wyzwań, które mogą wpłynąć na jakość i termin realizacji.

Jednym z częstszych problemów jest niewystarczające przygotowanie miejsca montażu. Zdarza się, że fundament nie ma wymaganych parametrów, przepusty kablowe są wykonane niezgodnie z projektem albo nie przewidziano odpowiedniej przestrzeni manewrowej dla sprzętu transportowego. Innym wyzwaniem bywa brak koordynacji między branżami, przez co montaż transformatora koliduje z robotami budowlanymi, sanitarnymi lub teletechnicznymi.

Do istotnych zagrożeń należą również błędy w połączeniach, nieprawidłowo wykonane pomiary, niedostateczna kontrola momentów dokręcania oraz zbyt pobieżna weryfikacja osprzętu po transporcie. W obiektach istniejących trzeba dodatkowo uwzględnić ryzyko związane z pracą w pobliżu czynnych instalacji i konieczność utrzymania zasilania dla innych odbiorów.

Dobre praktyki, które poprawiają jakość realizacji, to między innymi:

• szczegółowa analiza dokumentacji przed rozpoczęciem robót,
• opracowanie planu transportu i posadowienia,
• bieżąca kontrola zgodności wykonania z projektem,
• stosowanie procedur bezpieczeństwa i instrukcji eksploatacyjnych,
• wykonywanie pomiarów na każdym kluczowym etapie,
• prowadzenie pełnej dokumentacji powykonawczej,
• angażowanie doświadczonych ekip montażowych i pomiarowych.

Znaczenie ma również odpowiednia komunikacja z inwestorem i pozostałymi uczestnikami procesu budowlanego. Dzięki niej możliwe jest szybsze reagowanie na zmiany, sprawniejsze uzgadnianie rozwiązań technicznych i ograniczanie ryzyk związanych z harmonogramem. Jakość montażu transformatora nie wynika więc wyłącznie z samej pracy fizycznej, ale z właściwej organizacji całego procesu.

ElektroPaks oferuje swoim klientom realizację usług montażowych w oparciu o sprawdzone standardy pracy, doświadczenie branżowe oraz znajomość wymagań dotyczących infrastruktury energetycznej. Dzięki temu inwestorzy mogą liczyć na profesjonalne wsparcie przy zadaniach związanych z budynkami energetycznymi, liniami zasilającymi i urządzeniami transformatorowymi.

FAQ

Jak długo trwa montaż transformatora?
Czas montażu zależy od mocy urządzenia, warunków lokalnych, stopnia przygotowania obiektu i zakresu robót towarzyszących. W prostszych realizacjach może to być kilka dni, natomiast przy większych inwestycjach obejmujących linie kablowe, rozdzielnie, automatykę i odbiory techniczne cały proces trwa znacznie dłużej. Kluczowe znaczenie ma dobra organizacja oraz wcześniejsze przygotowanie miejsca montażu.

Czy montaż transformatora wymaga wykonania pomiarów odbiorczych?
Tak, pomiary odbiorcze są niezbędne przed uruchomieniem urządzenia. Obejmują one między innymi sprawdzenie izolacji, uziemienia, połączeń elektrycznych oraz działania zabezpieczeń. Dzięki nim można potwierdzić, że transformator został zamontowany prawidłowo i może bezpiecznie pracować w układzie zasilania. To ważny element odbioru technicznego całej instalacji.

Jakie znaczenie ma uziemienie przy montażu transformatora?
Uziemienie odpowiada za ochronę ludzi i urządzeń oraz za prawidłową pracę układów zabezpieczeniowych. Niewłaściwie wykonane połączenia uziemiające mogą prowadzić do zagrożeń porażeniowych, zakłóceń pracy aparatury i problemów przy odbiorze. Dlatego układ uziemienia powinien być przygotowany i sprawdzony jeszcze przed uruchomieniem transformatora oraz powiązany z całą infrastrukturą obiektu.

Czy ElektroPaks oferuje kompleksowy montaż transformatorów?
Tak, ElektroPaks oferuje swoim klientom usługi związane z montażem transformatorów oraz pracami towarzyszącymi w obszarze energetyki. Dotyczy to między innymi robót przy budynkach energetycznych, liniach zasilających, połączeniach kablowych, przygotowaniu infrastruktury, pomiarach oraz uruchomieniu. Dzięki temu inwestor otrzymuje wsparcie obejmujące więcej niż sam montaż urządzenia.
