Linie trakcyjne to jeden z kluczowych elementów infrastruktury elektroenergetycznej i transportowej. Odpowiadają za bezpieczne oraz stabilne dostarczanie energii do pojazdów szynowych, trolejbusów, systemów przemysłowych i wybranych instalacji specjalnych. Ich prawidłowe zaprojektowanie, budowa oraz utrzymanie wymagają nie tylko wiedzy technicznej, ale także doświadczenia w pracy z sieciami zasilania, konstrukcjami wsporczymi i obiektami energetycznymi. Na blogu ElektroPaks przyglądamy się temu zagadnieniu od strony praktycznej, ponieważ inwestycje związane z liniami i budynkami energetycznymi muszą łączyć bezpieczeństwo, trwałość oraz zgodność z obowiązującymi normami. Warto też podkreślić, że ElektroPaks oferuje swoim klientom usługi związane z realizacją prac przy infrastrukturze energetycznej, w tym przy liniach, instalacjach oraz obiektach technicznych wspierających zasilanie i dystrybucję energii.

Znaczenie linii trakcyjnych w energetyce i transporcie

Choć linie trakcyjne kojarzą się przede wszystkim z koleją, ich rola jest znacznie szersza. Stanowią układ przesyłu energii elektrycznej do odbiorników ruchomych, czyli pojazdów, które nie mogą być zasilane wyłącznie z sieci kablowej prowadzonej pod ziemią. W praktyce linia trakcyjna tworzy złożony system obejmujący przewody jezdne, liny nośne, elementy odciągowe, konstrukcje wsporcze, izolatory, urządzenia zasilające oraz połączenia z podstacjami i innymi obiektami energetycznymi.

W energetyce tego typu infrastruktura ma szczególne znaczenie, ponieważ musi zapewniać ciągłość pracy nawet przy dużych obciążeniach, zmiennych warunkach atmosferycznych i intensywnej eksploatacji. Oznacza to konieczność uwzględnienia parametrów elektrycznych, mechanicznych i eksploatacyjnych. Istotne są między innymi odpowiednia wytrzymałość materiałów, odporność na wibracje, poprawne naprężenie przewodów oraz skuteczna ochrona przed zwarciami i przepięciami.

Dobrze zaprojektowana linia trakcyjna wpływa bezpośrednio na niezawodność zasilania, płynność ruchu oraz ograniczenie przerw eksploatacyjnych. W przypadku infrastruktury kolejowej nawet drobne błędy wykonawcze mogą prowadzić do awarii odbieraków prądu, uszkodzeń przewodów czy przestojów taboru. Z tego powodu bardzo duże znaczenie ma zarówno etap projektowy, jak i precyzyjnie przeprowadzone prace montażowe oraz późniejsze przeglądy techniczne.

Warto też pamiętać, że linie trakcyjne nie funkcjonują w oderwaniu od pozostałych elementów systemu energetycznego. Są one ściśle powiązane z budynkami technicznymi, stacjami zasilania, rozdzielniami, urządzeniami sterowania, fundamentami, trasami kablowymi i systemami ochrony odgromowej. Dlatego realizacja takich inwestycji wymaga kompleksowego podejścia oraz współpracy specjalistów z kilku obszarów, od projektantów po monterów i służby utrzymania ruchu.

Podstawowe rodzaje linii trakcyjnych

Podział linii trakcyjnych można przeprowadzić według kilku kryteriów. Najczęściej bierze się pod uwagę rodzaj środka transportu, sposób zawieszenia przewodów, napięcie zasilania oraz funkcję konkretnego odcinka sieci. Każda z tych kategorii wpływa na konstrukcję linii oraz dobór materiałów.

Najbardziej znane są linie trakcyjne kolejowe. Stosuje się je na liniach magistralnych, regionalnych, towarowych, dużych prędkości oraz na terenach stacji i bocznic. Muszą one zapewniać stabilny styk pantografu z przewodem jezdnym przy zróżnicowanych prędkościach pojazdów. Im wyższe prędkości i większa intensywność ruchu, tym większe wymagania dotyczące geometrii sieci, kompensacji naciągu oraz jakości wykonania.

Drugą grupę stanowią linie trakcyjne dla tramwajów i trolejbusów. W środowisku miejskim szczególnego znaczenia nabiera nie tylko funkcjonalność, ale również dopasowanie do zwartej zabudowy, istniejącej infrastruktury drogowej i estetyki przestrzeni publicznej. Sieci miejskie często mają bardziej skomplikowany układ skrzyżowań, rozjazdów oraz odcinków przejściowych. Wymagają też częstych mocowań do budynków lub specjalnych słupów trakcyjnych.

W przemyśle spotyka się także rozwiązania specjalistyczne, wykorzystywane do zasilania suwnic, urządzeń przeładunkowych, kopalnianych układów transportowych czy instalacji w dużych zakładach produkcyjnych. W takich przypadkach linia trakcyjna pełni funkcję technicznego toru zasilania dla maszyn poruszających się po określonej trasie. Kluczowe stają się wtedy odporność na zapylenie, wilgoć, temperaturę i agresywne środowisko pracy.

Ze względu na budowę można wyróżnić między innymi:

• sieci proste, stosowane tam, gdzie obciążenia i prędkości eksploatacyjne są umiarkowane,
• sieci łańcuchowe, złożone z liny nośnej i przewodu jezdnego połączonych wieszakami,
• sieci półskompensowane i skompensowane, które lepiej radzą sobie ze zmianami temperatury,
• sieci sztywne, używane najczęściej w tunelach, halach i miejscach o ograniczonej przestrzeni,
• układy specjalne dla obszarów rozjazdowych, przejść sekcyjnych i punktów zasilania.

Każdy z tych typów ma inną charakterystykę pracy. Sieci proste są łatwiejsze w montażu, ale mają mniejsze możliwości eksploatacyjne. Sieci łańcuchowe zapewniają lepszy kontakt odbieraka z przewodem i są standardem na wielu liniach kolejowych. Rozwiązania skompensowane ograniczają wpływ zmian temperatury na długość przewodów, co sprzyja zachowaniu właściwych parametrów pracy. Z kolei sieci sztywne dobrze sprawdzają się tam, gdzie tradycyjne zawieszenie byłoby trudne do zastosowania.

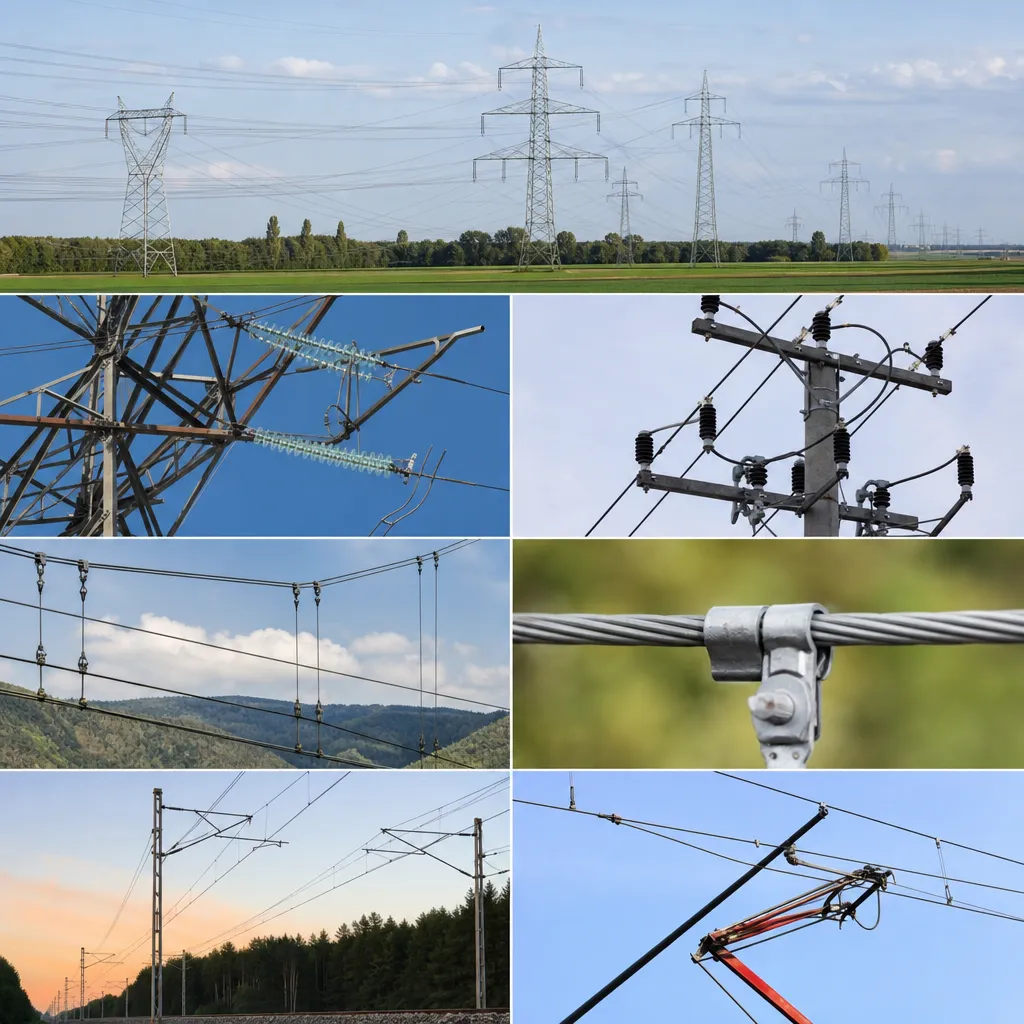

Budowa linii trakcyjnej i najważniejsze elementy konstrukcyjne

Linia trakcyjna jest układem technicznym, w którym każdy element ma wpływ na całość pracy instalacji. Podstawowym zadaniem sieci jest przekazanie energii elektrycznej do odbieraka prądu przy zachowaniu odpowiednich parametrów mechanicznych i elektrycznych. Z tego względu budowa linii musi być oparta na starannie dobranych komponentach.

Najważniejszym elementem jest przewód jezdny, po którym ślizga się odbierak pojazdu. Musi on charakteryzować się wysoką przewodnością elektryczną, dobrą odpornością na ścieranie oraz odpowiednią wytrzymałością. Najczęściej wykonuje się go z miedzi lub stopów miedzi. Jego kształt i przekrój są tak dobrane, aby zapewnić stabilny kontakt z pantografem i ograniczyć zużycie obu współpracujących powierzchni.

Kolejnym istotnym komponentem jest lina nośna. To ona przejmuje znaczną część obciążeń mechanicznych i współpracuje z przewodem jezdnym poprzez układ wieszaków. Właściwy dobór liny nośnej ma wpływ na geometrię zawieszenia, odporność na drgania oraz zachowanie sieci przy zmiennych temperaturach. W bardziej zaawansowanych układach stosuje się rozwiązania umożliwiające kompensację wydłużeń termicznych.

Wieszaki utrzymują odpowiednią odległość pomiędzy liną nośną a przewodem jezdnym. Ich rozmieszczenie nie może być przypadkowe, ponieważ wpływa na kształt toru jezdnego przewodu oraz jakość współpracy z odbierakiem. Niewłaściwie dobrane lub zużyte wieszaki mogą powodować nierównomierny styk, zwiększone drgania i przyspieszone zużycie całej sieci.

Linia trakcyjna nie mogłaby funkcjonować bez konstrukcji wsporczych. Należą do nich słupy, bramki, wysięgniki, poprzecznice oraz elementy mocujące do budynków. Ich zadaniem jest przenoszenie obciążeń od przewodów, wiatru, oblodzenia i pracy dynamicznej sieci. Konstrukcje te muszą być osadzone na właściwie zaprojektowanych fundamentach. W praktyce oznacza to konieczność przeprowadzenia analiz gruntowych, obliczeń statycznych oraz dopasowania technologii montażu do warunków terenowych.

Bardzo ważną rolę odgrywają także izolatory, które oddzielają elementy znajdujące się pod napięciem od części uziemionych i konstrukcji wsporczych. Muszą być odporne na zabrudzenia, działanie wilgoci, promieniowanie UV oraz obciążenia mechaniczne. Ich jakość bezpośrednio przekłada się na poziom bezpieczeństwa i ograniczenie ryzyka przeskoków elektrycznych.

Nie można pominąć urządzeń naciągowych, odciągowych i sekcyjnych. Dzięki nim możliwe jest utrzymanie właściwego naprężenia przewodów, podział sieci na odcinki robocze oraz prowadzenie prac serwisowych bez konieczności wyłączania rozległych fragmentów infrastruktury. To szczególnie ważne na liniach intensywnie eksploatowanych, gdzie każda ingerencja serwisowa musi być dobrze zaplanowana i ograniczona w czasie.

Integralną częścią systemu są również połączenia kablowe, szafy sterownicze, podstacje trakcyjne, zabezpieczenia oraz układy uziemienia i ochrony przeciwporażeniowej. Właśnie tutaj wyraźnie widać związek linii trakcyjnych z budynkami energetycznymi. Obiekty te pełnią funkcję zaplecza technicznego dla systemu zasilania i muszą być wykonane z taką samą precyzją jak sama sieć napowietrzna.

Materiały stosowane przy budowie i ich wpływ na trwałość instalacji

Dobór materiałów w liniach trakcyjnych nie może opierać się wyłącznie na kryterium ceny. W praktyce liczą się przede wszystkim parametry przewodzenia, odporność na korozję, wytrzymałość mechaniczna, masa własna oraz zachowanie w długim okresie eksploatacji. To właśnie od tych cech zależy, czy infrastruktura będzie pracować stabilnie przez lata.

Przewody jezdne wykonuje się przede wszystkim z miedzi elektrolitycznej lub stopów miedzi z dodatkami poprawiającymi odporność na zużycie. Materiał powinien łączyć dobrą przewodność z wysoką trwałością powierzchni ślizgowej. W zastosowaniach specjalnych spotyka się również rozwiązania zoptymalizowane pod kątem określonych warunków eksploatacyjnych, na przykład dużych prędkości lub intensywnego ruchu.

Konstrukcje wsporcze najczęściej powstają ze stali ocynkowanej, stali zabezpieczonej antykorozyjnie lub z elementów żelbetowych. Wymagają one odporności na obciążenia statyczne i dynamiczne, a także na wieloletni kontakt z wilgocią, zasoleniem czy zanieczyszczeniami przemysłowymi. W środowisku miejskim i przemysłowym niezwykle ważna jest także łatwość inspekcji oraz serwisu.

W przypadku fundamentów kluczowe jest zastosowanie betonu o odpowiedniej klasie wytrzymałości i parametrach dostosowanych do warunków gruntowych oraz strefy przemarzania. Błędy fundamentowe mogą skutkować przechyłem słupów, zmianą geometrii sieci i koniecznością kosztownych napraw. Dlatego na etapie realizacji niezbędna jest skrupulatna kontrola jakości robót ziemnych i żelbetowych.

Elementy izolacyjne produkowane są z porcelany, szkła hartowanego lub nowoczesnych materiałów kompozytowych. Coraz częściej wybierane są rozwiązania kompozytowe, które zapewniają niską masę, wysoką odporność na zabrudzenia i dobrą trwałość eksploatacyjną. Wybór konkretnego rozwiązania zależy od napięcia pracy, warunków środowiskowych i wymagań inwestora.

Wysokiej jakości materiały zwiększają trwałość, ale ich potencjał można wykorzystać tylko wtedy, gdy montaż jest przeprowadzony zgodnie z projektem i wymaganiami technologicznymi. Nawet najlepszy przewód czy izolator nie zapewni oczekiwanych efektów, jeśli zostanie źle zamocowany, przeciążony lub narażony na błędnie zaprojektowane warunki pracy.

Proces projektowania i realizacji prac przy liniach trakcyjnych

Budowa lub modernizacja linii trakcyjnej to proces wieloetapowy. Zaczyna się od analizy potrzeb inwestycji, parametrów zasilania, warunków terenowych i sposobu użytkowania infrastruktury. Na tym etapie ustala się wymagane napięcia, planowane obciążenia, układ torowy, lokalizację słupów, sekcjonowanie sieci oraz powiązania z istniejącymi obiektami energetycznymi.

Następnie przygotowuje się dokumentację projektową, która obejmuje część elektryczną, konstrukcyjną, branżę sanitarną i budowlaną, a często także rozwiązania związane z automatyką, telekomunikacją i ochroną środowiska. W projektowaniu linii trakcyjnych duże znaczenie ma precyzja, ponieważ nawet niewielkie odchylenia geometryczne mogą później przełożyć się na problemy eksploatacyjne.

Po zakończeniu etapu projektowego rozpoczynają się prace przygotowawcze. Obejmują one wytyczenie geodezyjne, roboty ziemne, wykonanie fundamentów, dostawę konstrukcji wsporczych oraz przygotowanie zaplecza montażowego. W przypadku inwestycji prowadzonych na czynnej infrastrukturze niezbędna jest także ścisła koordynacja harmonogramu z zarządcą obiektu i służbami odpowiedzialnymi za bezpieczeństwo ruchu.

Montaż właściwy obejmuje ustawianie słupów, instalację wysięgników, rozwieszanie liny nośnej, montaż przewodu jezdnego, ustawianie naprężeń, instalację urządzeń odciągowych oraz wykonanie połączeń elektrycznych. Każdy z tych etapów wymaga stosowania specjalistycznego sprzętu oraz wykwalifikowanego personelu. Szczególnie ważna jest kontrola geometrii zawieszenia, ponieważ to ona decyduje o jakości odbioru prądu podczas ruchu pojazdów.

Po zakończeniu montażu prowadzi się pomiary, próby i odbiory. Obejmują one kontrolę ciągłości obwodów, skuteczności uziemień, poprawności sekcjonowania, zgodności z projektem oraz ocenę parametrów mechanicznych. Dopiero po pozytywnym zakończeniu tych procedur infrastruktura może zostać przekazana do eksploatacji.

Warto zaznaczyć, że ElektroPaks oferuje swoim klientom usługi związane z realizacją prac energetycznych przy liniach oraz budynkach technicznych. Obejmuje to działania montażowe, modernizacyjne i wspierające funkcjonowanie infrastruktury elektroenergetycznej. Takie kompleksowe podejście jest szczególnie istotne tam, gdzie linie trakcyjne współpracują z rozdzielniami, stacjami, obiektami zaplecza technicznego oraz systemami zabezpieczeń.

Budynki energetyczne a funkcjonowanie linii trakcyjnych

Linia trakcyjna nie jest samodzielnym bytem technicznym. Aby mogła pracować prawidłowo, potrzebuje zaplecza w postaci budynków i obiektów energetycznych. Są to między innymi podstacje trakcyjne, rozdzielnie, nastawnie, pomieszczenia dla urządzeń sterowania, stacje transformatorowe, budynki techniczne oraz obiekty pomocnicze związane z utrzymaniem sieci.

Podstacje trakcyjne odpowiadają za przetwarzanie i dystrybucję energii do sieci jezdnej. Muszą być wyposażone w transformatory, prostowniki lub inne urządzenia zależne od systemu zasilania, rozdzielnice, zabezpieczenia, układy pomiarowe i systemy zdalnego nadzoru. Ich poprawna praca warunkuje sprawność całego układu zasilania.

Budynki energetyczne powinny być projektowane z uwzględnieniem wysokich wymagań przeciwpożarowych, odpowiedniej wentylacji, ochrony przed wilgocią i możliwości bezpiecznego serwisowania urządzeń. Równie ważne są drogi kablowe, przejścia instalacyjne, systemy uziemienia oraz właściwe zabezpieczenie dostępu osób nieuprawnionych.

W praktyce oznacza to, że inwestor planujący budowę lub modernizację linii trakcyjnej musi spojrzeć na projekt szerzej niż tylko na samą sieć napowietrzną. Niezbędna jest integracja wszystkich elementów: przewodów, słupów, fundamentów, zasilania, sterowania, obiektów kubaturowych i tras kablowych. Tylko takie podejście pozwala uzyskać właściwą efektywność eksploatacyjną.

Z perspektywy wykonawczej ogromne znaczenie ma współpraca branż. Roboty elektryczne muszą być skoordynowane z pracami budowlanymi, montażem konstrukcji stalowych, instalacjami niskoprądowymi, systemami ochrony odgromowej oraz automatyką. Doświadczenie w realizacji takich zadań pozwala uniknąć kolizji, opóźnień oraz kosztownych zmian na etapie wykonawstwa.

Eksploatacja, przeglądy i modernizacja sieci trakcyjnych

Żadna linia trakcyjna nie pozostaje przez cały okres użytkowania w niezmiennym stanie. Jest to infrastruktura pracująca w warunkach ciągłego obciążenia, narażona na działanie temperatur, opadów, wiatru, oblodzenia, drgań oraz naturalnego zużycia mechanicznego. Dlatego tak ważna jest regularna konserwacja i diagnostyka.

Przeglądy obejmują między innymi stan przewodu jezdnego, zużycie stref kontaktu, geometrię zawieszenia, jakość połączeń, kondycję izolatorów, słupów, wysięgników i fundamentów. Ocenia się również prawidłowość pracy urządzeń naciągowych oraz poziom korozji elementów stalowych. Coraz częściej wykorzystuje się do tego pomiary cyfrowe, systemy monitoringu, termowizję oraz specjalistyczne pojazdy diagnostyczne.

Modernizacja linii trakcyjnych może polegać na wymianie przewodów, przebudowie konstrukcji wsporczych, zmianie systemu sekcjonowania, dostosowaniu parametrów do większych prędkości lub integracji z nowoczesnymi systemami sterowania. W wielu przypadkach obejmuje również obiekty towarzyszące, takie jak podstacje, rozdzielnie czy budynki techniczne. Celem jest nie tylko usunięcie zużycia, ale także poprawa parametrów eksploatacyjnych i zwiększenie niezawodności.

Dobrze prowadzona eksploatacja ogranicza ryzyko awarii nagłych, poprawia bezpieczeństwo personelu oraz użytkowników infrastruktury i pozwala planować koszty utrzymania w dłuższej perspektywie. Dla zarządców obiektów przemysłowych, kolejowych czy miejskich oznacza to mniejsze prawdopodobieństwo przestojów oraz lepszą kontrolę nad stanem technicznym majątku.

W tym obszarze liczy się także szybka reakcja na usterki oraz dostęp do zespołu wykonawczego, który zna specyfikę prac energetycznych. ElektroPaks oferuje klientom wsparcie przy zadaniach związanych z infrastrukturą energetyczną, co ma istotne znaczenie przy utrzymaniu ciągłości działania instalacji oraz przygotowaniu obiektów do dalszej eksploatacji.

Najważniejsze wyzwania przy realizacji inwestycji trakcyjnych

Prace przy liniach trakcyjnych należą do najbardziej wymagających zadań w branży elektroenergetycznej. Wynika to z konieczności pogodzenia wysokich wymagań technicznych z ograniczeniami terenowymi, organizacyjnymi i formalnymi. W wielu przypadkach roboty prowadzone są przy czynnych liniach, w zwartej zabudowie miejskiej lub na obszarach wymagających utrzymania ruchu przez cały czas trwania inwestycji.

Dużym wyzwaniem jest właściwa organizacja prac pod napięciem lub w pobliżu czynnych urządzeń elektroenergetycznych. Kluczowe znaczenie ma tu bezpieczeństwo pracowników, użytkowników obiektu i osób postronnych. Konieczne są odpowiednie procedury, dopuszczenia, szkolenia oraz ścisła koordynacja wszystkich ekip.

Problematyczne mogą być również warunki gruntowe, kolizje z istniejącą infrastrukturą podziemną, ograniczona przestrzeń montażowa oraz konieczność dopasowania nowej sieci do już istniejących obiektów. Każda z tych kwestii wpływa na harmonogram, koszty i technologię wykonania. Dlatego inwestycje trakcyjne powinny być prowadzone przez doświadczonych specjalistów, którzy potrafią łączyć wiedzę budowlaną, elektryczną i organizacyjną.

Nie bez znaczenia pozostają także kwestie formalne: uzgodnienia projektowe, wymagania zarządców infrastruktury, normy branżowe, odbiory techniczne i dokumentacja powykonawcza. Dopiero połączenie wszystkich tych elementów daje gwarancję, że linia trakcyjna będzie funkcjonować zgodnie z założeniami oraz oczekiwaniami inwestora.

Linie trakcyjne są więc znacznie więcej niż tylko przewodami zawieszonymi nad torem czy drogą. To rozbudowane systemy zasilania, które muszą współpracować z budynkami energetycznymi, konstrukcjami wsporczymi, transformacją energii i urządzeniami ochronnymi. Właściwie zaprojektowane i wykonane stanowią fundament sprawnego transportu oraz wielu procesów przemysłowych. Jeśli realizacja inwestycji wymaga partnera znającego specyfikę prac energetycznych przy liniach i obiektach technicznych, warto postawić na doświadczenie oraz kompleksowe wsparcie, jakie oferuje ElektroPaks.

FAQ

Jakie są najczęściej spotykane rodzaje linii trakcyjnych?
Najczęściej spotyka się linie trakcyjne kolejowe, tramwajowe, trolejbusowe oraz przemysłowe. Różnią się one napięciem zasilania, konstrukcją zawieszenia i warunkami pracy. W praktyce stosuje się sieci proste, łańcuchowe, skompensowane oraz sztywne. Wybór rozwiązania zależy od prędkości pojazdów, obciążenia sieci, warunków terenowych oraz wymagań eksploatacyjnych konkretnej inwestycji.

Dlaczego budynki energetyczne są ważne dla działania linii trakcyjnych?
Budynki energetyczne, takie jak podstacje czy rozdzielnie, odpowiadają za przetwarzanie, zabezpieczenie i dystrybucję energii do sieci trakcyjnej. Bez nich linia napowietrzna nie mogłaby działać stabilnie ani bezpiecznie. To właśnie w tych obiektach znajdują się urządzenia sterujące, pomiarowe i ochronne, które decydują o ciągłości zasilania oraz możliwości sprawnego utrzymania całego systemu.

Jakie elementy linii trakcyjnej zużywają się najszybciej?
Najbardziej narażony na zużycie jest przewód jezdny, ponieważ pozostaje w stałym kontakcie z odbierakiem prądu pojazdu. Szybciej mogą zużywać się także wieszaki, elementy mocujące, urządzenia naciągowe oraz wybrane części osprzętu narażone na drgania i warunki atmosferyczne. Regularne przeglądy pozwalają wcześnie wykryć nieprawidłowości i ograniczyć ryzyko awarii lub kosztownych napraw.
